国民技术N32H762高性能M7单片机数据手册

一、N32H762系列单片机产品简介

国民技术N32H762系列高性能H7系列单片机，采用ARM Cortex-M7内核，运行频率高达600MHz，支持双精度浮点运算和DSP指令。2~4MB的片上FLASH，集成高达1504KB 的SRAM（包括 1024KB TCM SRAM 和 480 KB SRAM）+ 4KB Backup SRAM，集成3个12bit 5Msps ADC、4 个高速比较器，6个12bit DAC，集成多个高速 U(S)ART、I2C、xSPI、SPI、USBFS Dual Role、USBHS Dual Role、CAN-FD、SDRAM、FEMC、SDMMC 、10/100/1000M 以太网通信接口，支持数字相机接口（DVP）、 支持 TFT-LCD 图形界面、JPEG 硬件编解码器和GPU，内置高性能加密算法硬件加速引擎，支持AES/TDES、SHA、SM4算法，支持TRNG真随机数发生器，支持CRC8/16/32。支持多达166个GPIO，支持的封装类型包括LQFP176、UFBGA176+25、LQFP208、TFBGA240+25封装。N32H762系列产品可稳定工作于-40°C 至+105°C的温度范围，供电电压1.8V至3.6V，提供多种功耗模式。

深圳市绿都电子有限公司是国民技术的核心代理商，可为您提供销售与技术服务，欢迎来电垂询，联络方式：0755-83777478, 18688790400，sales@szlvdu.com。

N32H762系列单片机量产型号为：N32H762IKL7, N32H762IIL7, N32H762IKB7, N32H762IIB7, N32H762BKL7,N32H762BIL7, N32H762XKB7, N32H762XIB7。

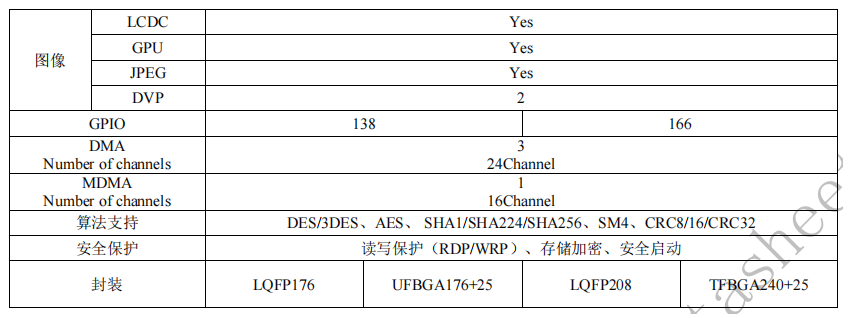

N32H762系列单片机资源配置如下表：

二、N32H762与ST意法半导体M7单片机的替换关系

N32H762在性能更优、资源更丰富的同时，全面兼容ST的H7系列单片机，可以P2P替换ST意法半导体的STM32H7A3、STM32H7B3、STM32H7B0、STM32F745、STM32F746、STM32H742、STM32H743、STM32H750、STM32H753等M7单片机，详细替换关系如下：

N32H762IKL7可以P2P替换：STM32H7A3IIT6, STM32H7B3IIT6, STM32H7B0IBT6, STM32F745IGT6, STM32F745IIT6, STM32F746IET6, STM32F746IGT6, STM32H742IIT6, STM32H742IGT6,STM32H743IIT6, STM32H743IGT6,  STM32H750IBT6, STM32H753IIT6

N32H762IIL7可以P2P替换：STM32H7A3IIT6,  STM32H7B3IIT6, STM32H7B0IBT6, STM32F745IGT6, STM32F745IIT6, STM32F746IET6, STM32F746IGT6, STM32H742IIT6, STM32H742IGT6,STM32H743IIT6, STM32H743IGT6, STM32H750IBT6, STM32H753IIT6

N32H762IKB7可以P2P替换：STM32H753IIH6

N32H762IIB7可以P2P替换：STM32H753IIH6

N32H762BKL7可以P2P替换：STM32F745BET6, STM32F745BGT6, STM32F746BET6, STM32F746BGT6, STM32H742BIT6, STM32H742BGT6, STM32H743BIT6, STM32H743BGT6, STM32H753BIT6

N32H762BIL7可以P2P替换：STM32F745BET6, STM32F745BGT6, STM32F746BET6, STM32F746BGT6,  STM32H742BIT6, STM32H742BGT6, STM32H743BIT6, STM32H743BGT6, STM32H753BIT6

N32H762XKB7可以P2P替换: STM32H750XBH6, STM32H753XIH6

N32H762XIB7可以P2P替换：STM32H750XBH6, STM32H753XIH6

三、关键特性

― 32 位 ARM Cortex-M7 内核，双精度浮点运算单元，支持 DSP 指令和 MPU

― 最高主频 600MHz，1284DMIPS

― 1504KB 内置 SRAM，支持 ECC 校验

    480KB 片内 SRAM

― 4KB Backup SRAM，支持 ECC

― Run 模式：

― Stop0 模式：SRAM、TCM、RTC 、LSE、IWDG 使能

― Standby 模式：Backup SRAM、RTC 、IWDG、LSE、备份寄存器使能，SRAM、TCM 关闭

― 4MHz~50MHz 外部时钟输入

― 内置 3 个高速 PLL

― 内部高速 RC 64MHz

― 支持看门狗复位和软件系统复位

高速通信接口

― 2 个 LPUART 接口

― 7 个 SPI 接口，支持主/从模式，速率高达 50 MHz

― 1 个 USBHS Dual Role 接口，支持内置高速 PHY

― 4 个 CAN-FD 总线接口

― 4 个高速模拟比较器

― 6 个 12 bit DAC，其中 2 个 1Msps 的 DAC 支持带 Buffer 和不带 Buffer 单独对外输出，对内输出只支持不带 Buffer 模式；同时对内对外输出必须开启 Buffer；另外 4 个 DAC 仅支持对芯片内 1 个输出通道，采样速率 15Msps，支持对内输出且不带 Buffer 输出

― 支持 1 路参考电压 VREFBUF (1.5V/1.8V/2.048V/2.5V 可配置)

― 1 个温度传感器

― 8 个内置在 DSMU 中的 PDM 数字麦克风接口

― 1 个 xSPI 接口，支持 1/2/4/8 位数据宽度、主/从可配置，速率高达 133 MHz，可用于外扩SRAM、PSRAM 和 Flash，支持XIP

― 1 个 SDRAM 接口，速率高达 133 MHz

― 2 个数字摄像头接口(DVP)，支持 8/10/12/16bit，速率高达 110MHz

― 内置 2.5D 图形处理器，支持图像缩放，旋转，混合，抗锯齿，纹理映射等

电机控制 Cordic 加速器，支持三角函数和双曲函数加速，支持浮点输入和输出

内置滤波算法加速器 FMAC，支持 FIR、IIR 滤波

RTC 实时时钟，支持闰年万年历，闹钟事件，周期性唤醒，支持内外部时钟校准

― 2 个 16 位超高精度定时计数器(SHRTIM1/ SHRTIM2)，最高控制精度 100ps，每个超高精度定时计数器有 1 个主定时器和 6个 16bit 从定时器单元。每个定时器单元有 2 个独立的通道，支持 12 个独立 PWM 输出或 6 对互补 PWM 输出

― 10 个 16 位通用定时器(GTIMA1~7,GTIMB1~3)，每个定时器 4 个独立通道，支持输入捕获、输出比较、PWM 生成

― 5 个 16bit 低功耗定时器(LPTIM1~5)，可工作在 Stop2 模式下

编程方式

― 支持 USB、UART Bootloader

― FLASH 有多达 4 个加密分区，支持存储加密

― 内置密码算法硬件加速引擎，支持 AES/TDES、SHA、SM4 算法

― 支持安全启动，程序加密下载，安全更新、支持外部高速和低速时钟失效监测

― 支持防拆监测

         2.3V~3.6V

― USB IF

― LQFP176(24mm x 24mm)

― LQFP208(28mm x 28mm)

― TFBGA240+25(14mm x 14mm)

N32H762xxx7

订购型号
