国民技术N32L436系列单片机数据手册


N32L43x系列微控制器产品采用高性能32位ARM Cortex™-M4F内核,集成浮点运算单元(FPU)和数字信号处理(DSP),支持并行计算指令。最高工作主频108MHz,集成高达128KB片内加密存储Flash,并支持多用户分区权限管理,最大32KB嵌入式SRAM,包括8KB Retention RAM。内置一个内部高速AHB总线,两个低速外设时钟总线APB及总线矩阵,最多支持64个可复用I/Os,提供丰富的高性能模拟接口,包括1个12位5Msps ADC,多达16个外部输入通道和3个内部通道,以及1个12位1Msps DAC、LPRCNT模块支持低功耗LC无磁计量,集成多达320段的Segment LCD驱动接口。同时提供多种数字通信接口,包括5个U(S)ART、1个LPUART、2个I2C、2个SPI/ I2S、1个FS USB 2.0设备、1个CAN 2.0B通信接口,内置密码算法硬件加速引擎,支持多种国际和国内加密算法硬件加速。N32L43x系列产品可稳定工作于-40°C至+105°C的温度范围,供电电压1.8V至3.6V,提供多种电源模式供用户选择,符合低功耗应用的要求。该系列产品提供32/48/64/80引脚封装,根据不同的封装形式,芯片中的外设配置不尽相同。



N32L43X支持超低功耗的产品应用,且其具有丰富的片上资源和外设接口,内置LCD驱动和流量计,开发应用简单高效,广泛适用于各种智能表记如智能水表、燃气表等等,及其它低功耗电子产品。

国民技术代理商深圳市绿都电子有限公司,为您提供正品现货、技术支持、免费样品、数据手册,欢迎来电垂询,联络方式:0755-83777478,18688790400,philip.yf@szlvdu.com

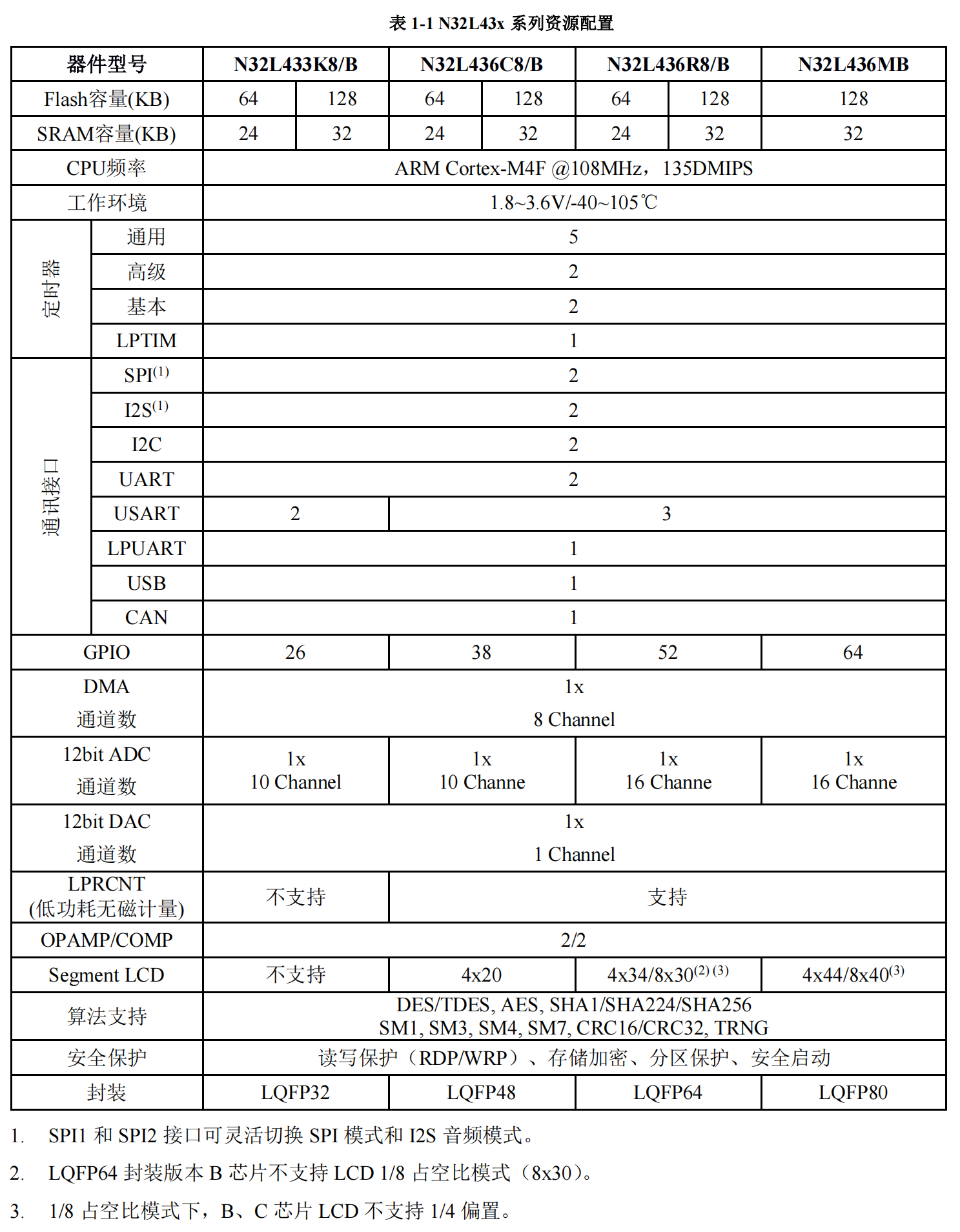

一、N32L43X系列单片机器件一览


二、关键特性

内核 CPU

― 32 位 ARM Cortex-M4 内核+FPU,单周期硬件乘除法指令,支持 DSP 指令和 MPU

― 内置 2KB 指令 Cache 缓存,支持 Flash 加速单元执行程序 0 等待

― 最高主频 108MHz,135DMIPS

加密存储器

― 高达 128KByte 片内 Flash,支持加密存储、多用户分区管理及数据保护、硬件 ECC 检查,10 万次擦写次数,10 年数据保持

― 32KByte SRAM,包括 24Kbyte SRAM1(在 STOP2 模式下可配置为保持)和 8Kbyte SRAM2(在STANDBY 和 STOP2 模式下可配置为保持),支持硬件奇偶校验

低功耗管理

― STANDBY 模式:1.5uA,所有备份寄存器保持,IO 保持,可选 RTC Run,8KByte SRAM2 保持,

快速唤醒

― STOP2 模式:3uA、RTC Run、8KByte SRAM2 保持、CPU 寄存器保持、IO 保持、快速唤醒

― RUN 模式:90uA/MHz@108MHz

― LPRUN 模式:PLL 关闭,MSI 作为系统主时钟,MR 关闭,LPR 开启,USB/CAN/SAC 电源关闭,其他外设可选

低功耗旋转计数器(LPRCNT),支持低功耗 LC 无磁测量

Segment LCD 显示驱动器,最高支持 176 段(4x44)或 320 段(8x40)

高性能模拟接口

― 1 个 12bit 5Msps ADC,多精度可配置,6 位模式下采样率高达 9Msps,最多 16 个外部单端输入通道,支持差分模式

― 2 个轨到轨运算放大器,内置最大 32 倍可编程增益放大器

― 2 个高速模拟比较器,内置 64 级可调比较基准,COMP1 支持在 STOP2 模式下工作

― 1 个 12bit DAC,采样率 1Msps

― 内部 2.048V 独立参考电压参考源

― 内部集成低压检测单元

时钟
― HSE:4MHz~32MHz 外部高速晶体― LSE:32.768KHz 外部低速晶体

― HSI:内部高速 RC16MHz

― MSI:内部多速 RC100K ~ 4MHz

― LSI:内部低速 RC 40KHz

― 内置高速 PLL

― MCO:支持 1 路时钟输出,可配置为低速或高速时钟输出

 复位

― 支持上电/欠压/外部引脚复位

― 支持看门狗复位

最大支持 64 个 GPIOs

通信接口

― 5 个 U(S)ART 接口,其中 3 个 USART 接口(支持 ISO7816,IrDA,LIN),2 个 UART 接口

― 1 个 LPUART,支持 STOP2 模式唤醒 MCU

― 2 个 SPI 接口,速度高达 27Mbps,支持 I2S 通信

― 2 个 I2C 接口,速率高达 1MHz,主从模式可配,从机模式下支持双地址响应

― 1 个 USB 2.0 全速设备接口

― 1 个 CAN 2.0A/B 总线接口

1 个 DMA 控制器,支持 8 通道,通道源地址及目的地址任意可配

1 个 RTC 实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准定时计数器

― 2 个 16bit 高级定时计数器,支持输入捕获,互补输出,正交编码输入,最高控制精度 9.25ns;每个定时器有 4 个独立的通道,其中 3 个通道支持 6 路互补 PWM 输出

― 5 个 16bit 通用定时计数器,每个定时器有 4 个独立通道,支持输入捕获/输出比较/PWM 输出

― 2 个 16bit 基础定时计数器

― 1 个 16bit 低功耗定时计数器,支持双脉冲计数功能,可在 STOP2 模式下工作

― 1 个 24bit SysTick

― 1 个 7bit 窗口看门狗(WWDG)

― 1 个 12bit 独立看门狗(IWDG)

编程方式

― 支持 SWD/JTAG 在线调试接口

― 支持 UART 和 USB Bootloader

安全特性

― 内置密码算法硬件加速引擎

― 支持 AES、DES、TDES、SHA1/224/256、SM1、SM3、SM4 和 SM7 算法

― 闪存存储加密、多用户分区管理单元(MMU)

― TRNG 真随机数发生器

― CRC16/32 运算

― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2)

― 支持安全启动,程序加密下载,安全更新

― 支持外部时钟失效检测,入侵检测

96 位 UID 和 128 位 UCID

工作条件

― 工作电压范围:1.8V~3.6V

― 工作温度范围:-40℃~105℃

― ESD:±4KV(HBM 模型),±1KV(CDM 模型)

封装

― LQFP32(7mmx7mm)

― LQFP48(7mmx7mm)

― LQFP64(10mm×10mm)

― LQFP80(12mm×12mm)

订购型号

N32L433系列

N32L433K8L7, N32L433KBL7

N32L436系列

N32L436C8L7, N32L436R8L7, N32L436CBL7, N32L436RBL7, N32L436MBL7
